SV-5QX汽车尾气分析仪在进行尾气分析时如何操作?

2025-04-07 10:35 Senwit

SV-5QX汽车尾气分析仪在进行尾气分析时要怎么操作呢?尾气分析仪测量方式为2种,分为通用模式和双怠速模式,测量前需要先输入车牌号,可通过人工输入或者使用相机识别模式输入车牌号。


一、尾气测量。用户可以通过扫车牌号进行快速输入信息(需放置SIM卡),如果扫描不能正常录入信息,可手动输入车辆信息。录入车牌信息即可正常检测。

点击车牌照右边的“识别”按钮,对准车牌号进行拍照识别车牌号,识别效果。

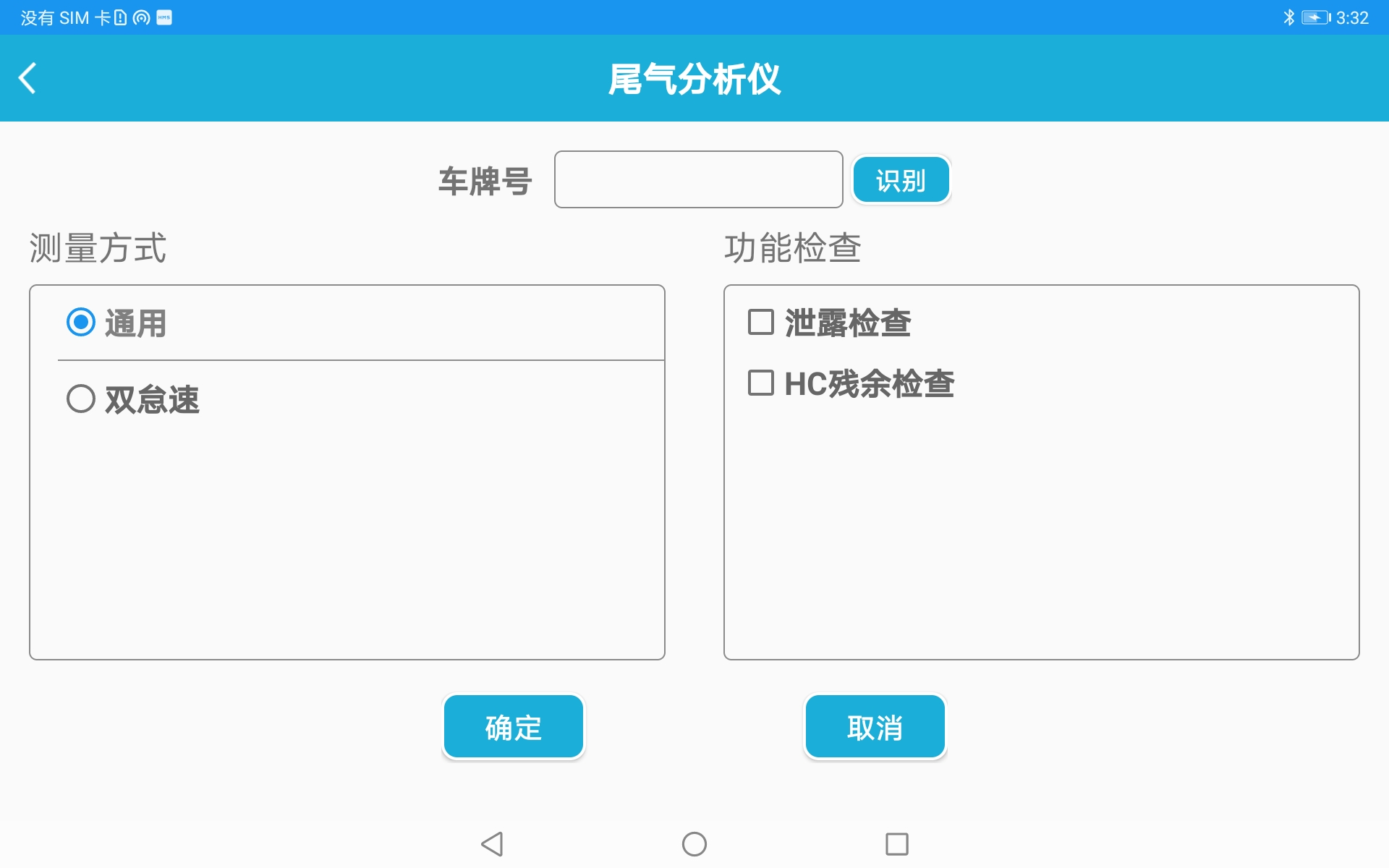

尾气分析仪界面图

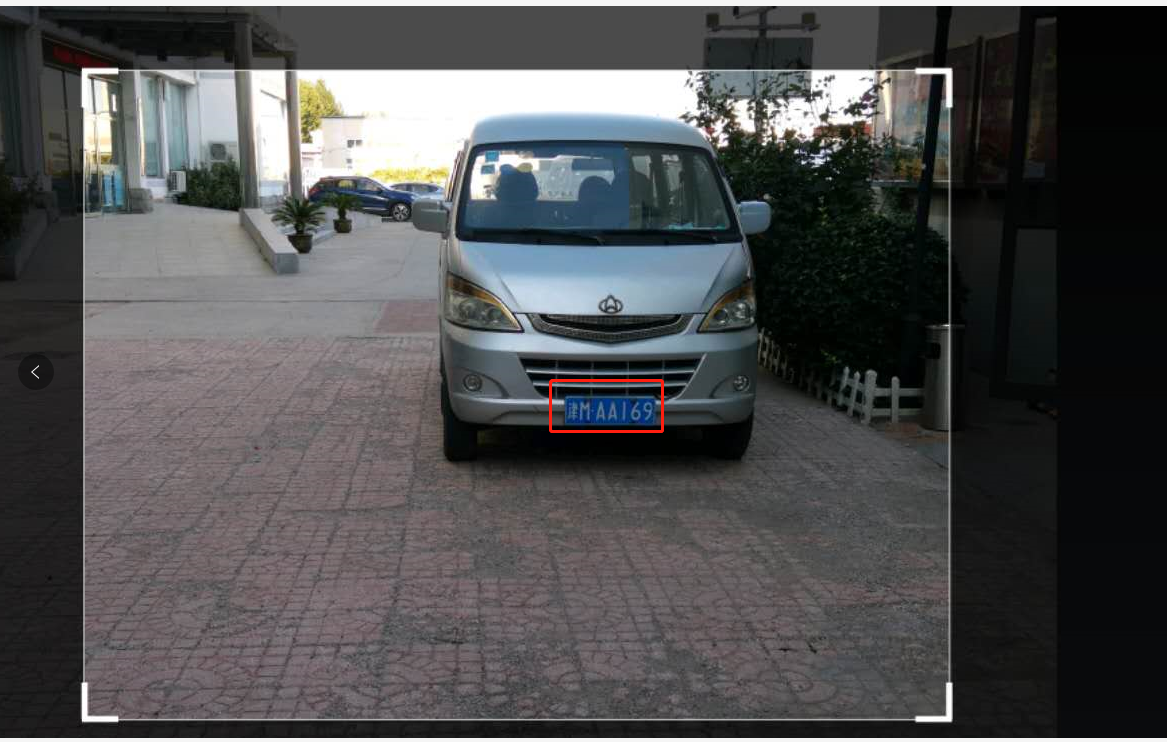

尾气分析仪车牌号识别图

开始测量:启动气泵取样并测量数据,动态显示测量数据的曲线图

停止测量:停止检测

保存:保存当前测量数据

调零:抽取清洁空气进行调零

打印:打印当前测量数据


尾气分析仪测量图

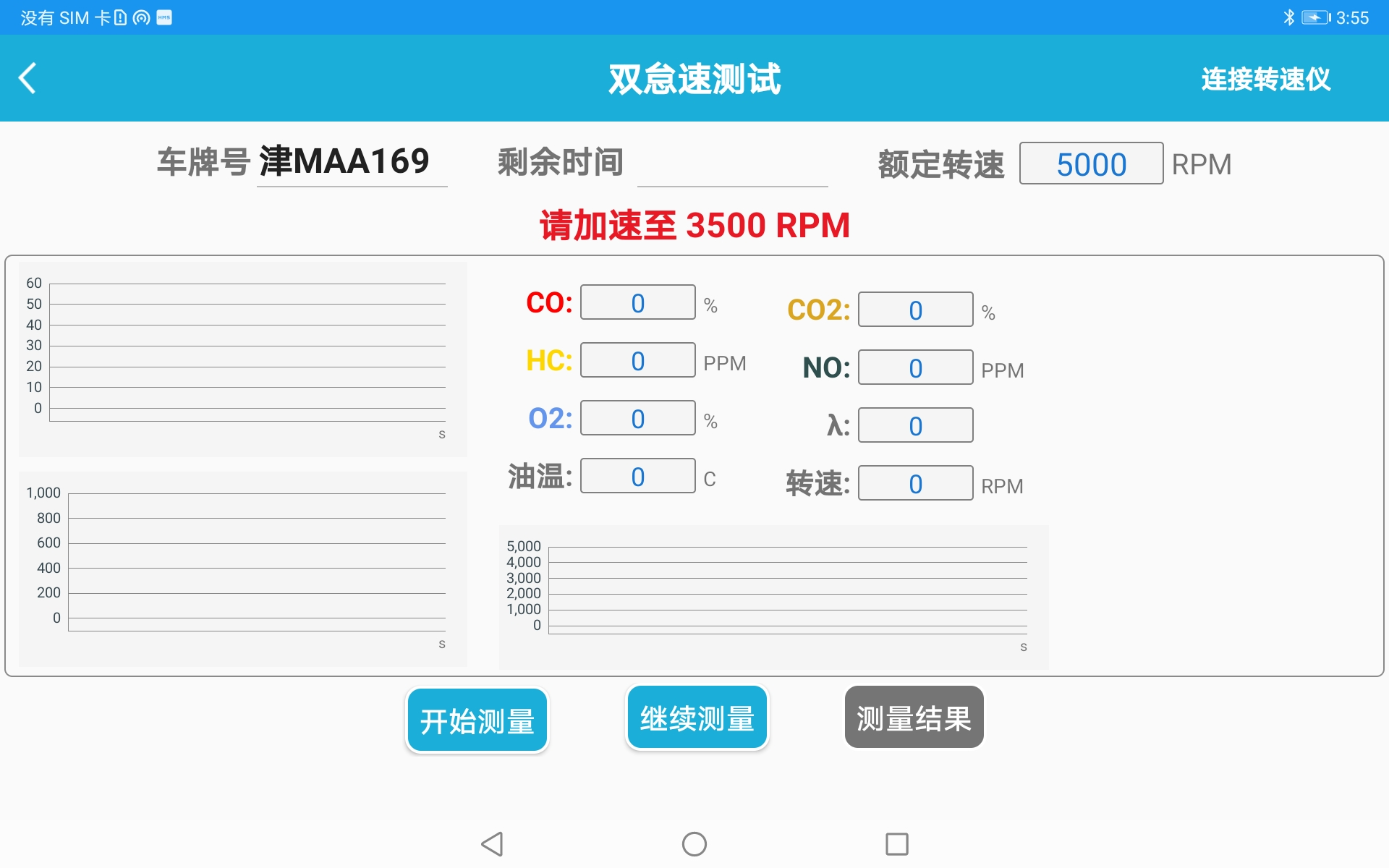

双怠速测量方式是按照GB/T 18285-2005《点燃式发动机汽车排气污染物排放限值及测量方法(双怠速及简易工况法)》中双怠速排放测量程序的规定编排的。

如果选用双怠速模式,将按照双怠速法流程进行测试。

泄露检查和HC残余检测是设备自检项,如果将此项勾选,系统检测前将先进行泄露检查和HC残余检测操作。

二、数据查询

1、查询,可以输入车牌号或测量时间进行测量数据的查询。

2、打印,点击打印结果,连接蓝牙打印机,可以打印测试结果。

3、导出,可以导出文档在sd卡中,用户可以根据需要导出,也可在历史文档中查看。

4、编辑,可以打印数据,删除无效的测量数据。

5、点击详细,可查看单条数据结果,导出结果可生成单条“检测报告”文档报表。

三、限值设置

设置尾气检测限值,做为系统判断检测是否合格的标准

四、其他设置

1、连接设置:设置设备的IP地址 10.10.100.254   端口8899

2、计量信息:输入设备的计量证书信息,证书到期时会自动提醒、

3、设备标定:用于设备标定计量

4、燃料选择

此界面为换算空燃比(λ)时切换其相对应的计算公式时使用。您可根据机动车实际燃料选择,如无必要,不可随意切换此界面,以免计算空燃比时出现误差。

以上是小编整理的关于SV-5QX汽车尾气分析仪在进行尾气分析时的操作,希望对大家有帮助。
