SV-5QX便携式尾气分析仪操作使用说明

SV-5QX便携式尾气分析仪与传统型尾气分析仪相比，配备平板电脑，安装了专用APP软件，实现了与仪器远程连接。本文小编主要给大家讲解一下SV-5QX便携式尾气分析仪操作使用。

我们先认识一下SV-5QX便携式尾气分析仪的组成和各部分组件的作用。

1、仪器组成

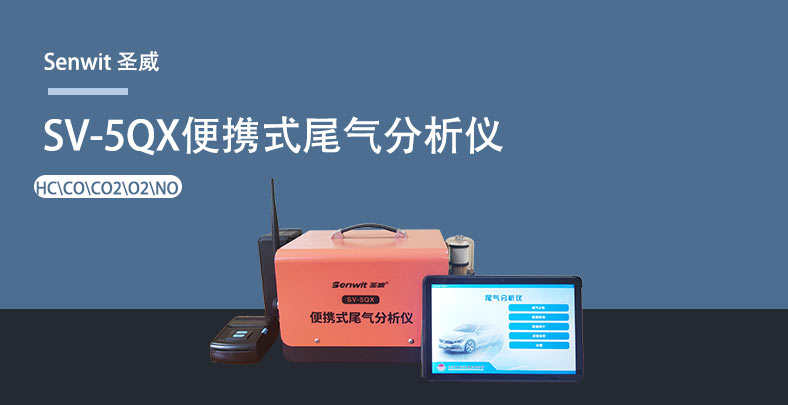

仪器主要由仪器主机、平板电脑、短导管、前置过滤器、取样管、取样探头等组成。

SV-5QX便携式尾气分析仪组成图

2、此款尾气分析仪各部分组件的作用如下：

取样管：连接前置过滤器与取样探头

前置过滤器：对取样气体进行前置过滤

仪器主机：检测、分析气体成份

短导管：连接前置过滤器与取样探头取样探头

取样探头：汽车尾气取样

3、SV-5QX便携式尾气分析仪操作使用说明

SV-5QX便携式尾气分析仪正面图

a 首先将取样管一端与取样探头的末端连接，另一端与附件中的前置过滤器的入口相连。然后将短导管一端与前置过滤器的出口相连，另一端与仪器的样气入口相连。检查各连接处，确认连接牢靠，无泄漏。氧气出口和排水管处分别接一条1米长的软管。

b 确认前置过滤器、油水分离器、已装入洁净的滤芯和滤纸。

c 打开PAD，开启个人热点，蓝牙，移动数据，关闭WLAN连接，

d 按下电源按钮，打开分析仪。

e 打开PAD上面尾气分析仪APP软件，设备自动与PAD连接。

以上是小编整理的圣威研发生产的SV-5QX便携式尾气分析仪的操作使用说明，希望对感兴趣的朋友有帮助。
